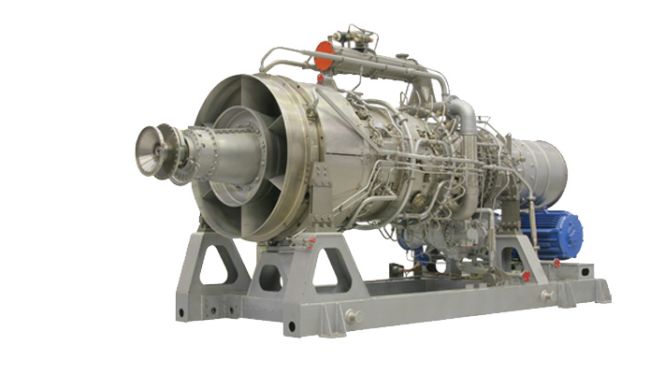

Газовая турбина ГТД-4РМ/ГТД-6,3РМ/ГТД-6,3РМ/8/ГТД-10РМ/ГТД-10РМЭ

Семейство газовых турбин для привода газовых компрессоров в составе газоперекачивающих агрегатов и электрогенераторов в составе теплоэлектростанций малой и средней мощности (от 4 до 80 МВт и выше).

Мощность (ISO 2314) 4,14/6,45/8,38/10,16/10,24 МВт
КПД (ISO 2314) 32,5/32,5/34,5/35,5/35,5%
Частота вращения выходного вала 10 500/8 200/8 200/4 800/4 500 об/мин
Применяемое топливо газовое
Расход топлива (на номинальном режиме) 900/1 400/1 730/2 030/2 085 кг/час
Температура газа на выходе 385/480/540/520/515°C
Рабочее давление в топливной системе 22-25/20-25/20-25/28-32
Расход газа на выходе 21,6/25,6/27,7/32,7/33,0 кг/с
Габариты (L x B x H) 3,86 х 1,41 х 1,96/4,02 х 1,58 х 1,81/4,02 х 1,58 х 1,81/4,67 х 1,93 х 1,66/4,67 х 1,93 х 1,82 м
Масса (на раме) 3,77/4,1/4,1/5,6/5,6 т
  • Высокий КПД и топливная эффективность
  • Высокая надежность и безопасность эксплуатации
  • Высокая степень унификации: в основе двигателей ГТД-4/6,3/10РМ и Е70/8РД используется единый газогенератор, разработанный ПАО «ОДК-Сатурн» для газотурбинных двигателей нового поколения

  • ГТД-4РМ: газоперекачивающие агрегаты ГПА-4РМ, которые применяются в составе компрессорных станций газотранспортных магистралей и подземного хранения газа суммарной мощностью от 4 МВт и выше

  • ГТД-6,3РМ: газоперекачивающие агрегаты ГПА-6,3РМ, которые применяются в составе компрессорных станций газотранспортных магистралей суммарной мощностью от 6,3 МВт и выше

  • ГТД-6,3РМ/8: газоперекачивающие агрегаты ГПА-6,3(8)РМ, которые применяются в составе компрессорных станций газотранспортных магистралей суммарной мощностью от 8 МВт и выше

  • ГТД-10РМ: газоперекачивающие агрегаты ГПА-10РМ, которые применяются в составе компрессорных станций газотранспортных магистралей суммарной мощностью от 10 МВт и выше

  • ГТД-10РМЭ: энергетические агрегаты ГТА-10ГТ, которые применяются в составе газотурбинных теплоэлектростанций малой и средней мощности (от 10 МВт и выше), предназначенных для выработки тепловой и электрической энергии в простом, комбинированном и когенерационном циклах
